絲織機梭子與皮結的規格尺寸及要求

梭子是有梭織機的引緯工具，也是織物緯紗的有效載體，梭子的型號及規格應與織機類型、換緯方式、織物品種相適應；織機投梭棒通過皮結（皮仁）對梭子加速，當梭子到達對側梭箱后也通過皮結等機件使梭子減速，織機選用的皮結應與織機類型、梭箱結構相適應，要求其表面平整光滑、有一定的彈性、韌性、硬度、抗張強度、堅牢、耐磨、耐熱、發熱后變形小、皮結角度與梭箱角度一致。

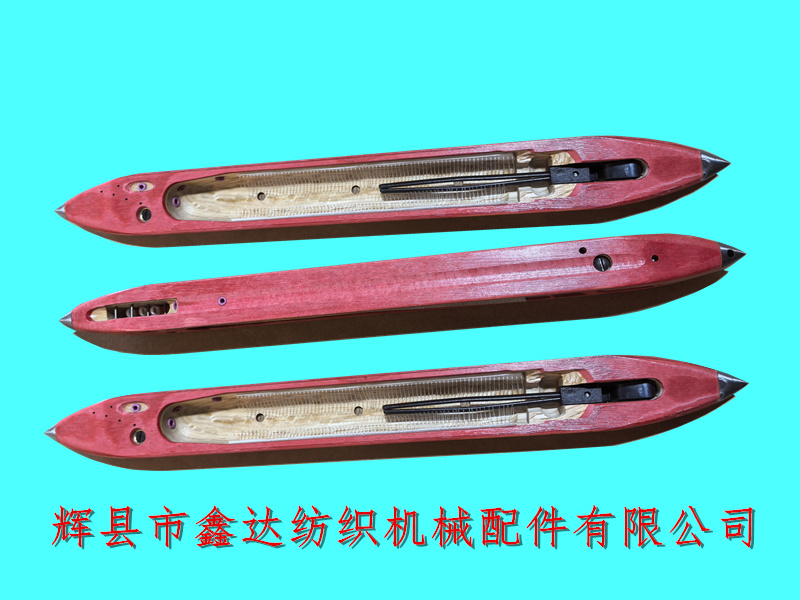

常用絲織機梭子型號規格與尺寸：

24號梭子長度350mm，梭子底面寬34mm，高度24mm，側面與底面角度a=90°，內腔長度是185mm，內腔寬度是24mm。

24號（加大）梭子的長度是370mm，梭高是24mm，側面與底面角度a=90°，內腔長度是204mm，內腔寬度是27mm。

25號梭子長度是340mm，梭子底面寬32mm，高度是22mm，側面與底面角度a=90°，內腔長度是172mm，內腔寬度是23mm。

26號梭子長度是320mm，梭子底面寬度是32mm，高度是22mm，側面與底面角度a=90°，內腔長度是157mm，內腔寬度是23mm。

檢驗梭子：

1、兩端梭尖應在同一水平線上，梭芯（梭子芯軸或梭錠子）應在梭子的中心線上，梭芯軸向上扳起12°，松手后芯軸自動彈回，

2、梭子外形呈流線型，內外表面光滑，可用未上漿的人造絲來檢查，若梭體不光滑，人造絲容易起毛；

3、梭子的重量要符合要求，其重心要使梭子飛行時貼向筘面。

4、梭子材料要求堅實、耐磨、耐熱、抗沖擊、不易開裂或變形，又有一定的彈性。

5、梭子與紆管（緯紗管、緯管、紆子）相匹配，引緯時梭子使緯紗有一定的張力。

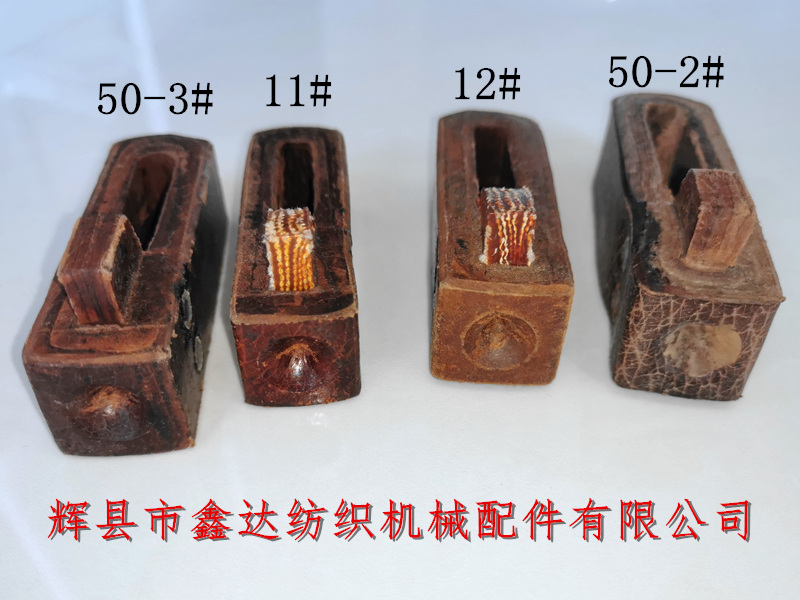

絲織機皮結規格及尺寸：

5號皮結的長度是83-92mm，寬度是23-27mm，皮結主體的高度是27-30mm

11號皮結的長度是80-82mm，寬度是22-23mm，皮結主體的高度是24-25mm。

5號和11#皮結主要用于單梭箱的絲織機設備。

B11-1多梭皮結的長度是72mm，寬度是87mm，皮結的總厚度是23.5mm；

B12-1多梭皮結的長度是74mm，寬度是75mm，皮結的總厚度是24mm；

B15-1多梭皮結的長度是74mm，寬度是83mm，皮結的總厚度是22mm；

B16-1多梭皮結的長度是74mm，寬度是83mm，皮結的總厚度是23mm；

B17-1多梭皮結的長度是70mm，寬度是78mm，皮結的總厚度是20mm；

以上多梭皮結材料是生皮革（牛皮或豬皮），以下多梭皮結的材料是工程塑料（又稱尼龍）。

B11-1多梭尼龍皮結的長度是75mm，寬度是89mm，皮結的總厚度是24mm；

B12-1多梭尼龍皮結的長度是75mm，寬度是81mm，皮結的總厚度是23mm；

B15-1多梭尼龍皮結的長度是73mm，寬度是85mm，皮結的總厚度是21mm；

B16-1多梭尼龍皮結的長度是70mm，寬度是81mm，皮結的總厚度是24mm；

皮結（皮仁）損裂、鉚釘脫出或皮結孔眼磨滅過大，都會引起絲織機投梭力的變化，應勤于檢查，發現問題并及時解決。

以上是K251型、K252型、ZK272型、K72型、K274型絲織機梭子與皮結的規格尺寸及要求。
